La vidange de l'huile de fourche |
|
Pour ouvrir les documents au format pdf, vous pouvez télécharger gratuitement le logiciel Acrobat Reader 6.0, Cliquez ici
(attention, il est possible de rencontrer des dysfonctionnements si vous utilisez des versions antérieures à la 6.0) |
| |
| |
| |
1. Dépose de la fouche avant |
- Déposez tous les panneaux de tableau de bord (si montés).
- Soulevez suffisamment la moto pour pouvoir déposer la roue avant.
- Détachez les étriers de frein sans toucher au circuit hydraulique des freins.
- Déposez la roue avant. voir rubrique : Démontage " roue avant "
- Déposez le garde-boue avant en prenant soin de ne pas endommager la surface peinte.
|
1.Etrier
2. Vis de maintien de
garde-boue ( sauf Tiger) |
|
| |
- Desserrez tous les boulons de bridage de la chape inférieure (de chaque côté).
- Desserrez les deux brides de maître-cylindre mais ne les enlevez pas (sauf TIGER).
- Faites tourner chaque ensemble de maître-cylindre pour pouvoir atteindre les boulons de bridage de la chape supérieure (pas TIGER).
- Desserrez les boulons de bridage de la chape supérieure.
Remarque: si la fourche doit être demontée, desserrez le bouchon supérieure avant de desserrer les boutons de bridage de la chape supérieure.
- Sur les modèles DAYTONA et SPEED TRIPLE, desserrez les boulons de fixation du guidon.
- Retirez chaque fourche, l'une après l'autre, en la tirant vers le bas tout en lui imprimant un mouvement de torsion. |
| |
2. Vidange de l'huile de fourche |
- Déposez le bouchon supérieur de fourche, la rondelle.
l'entretoise et le ressort de fourche.
- Inversez la fourche et laissez couler l'huile dans un
récipient approprié
- Remplissez la fourche d'huile du type spécifié dans le tableau (ci dessous) à un niveau supérieur à celui requis finalement.

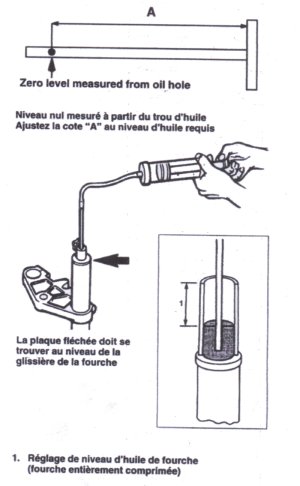

- Ajustez l'échelle de l'outil 3880160 au niveau spécifié
pour le modèle en question (voir tableau). |
|
| |
|
-Actionnez la fourche à plusieurs reprises pour chasser tout air emprisonné par les soupapes et comprimez complètement la fourche. Insérez l'extrémité graduée de l'outil dans !a glissière de fourche. Maintenez la plaque de réglage d'outil au niveau de la face supérieure de la glissière de fourche et aspirez le liquide à l'aide de la seringue jusqu'à ce que l'écoutement de liquide cesse (videz la seringue si elfe se remplit avant la fin de l'écoulement du liquide). Le niveau de liquide dans la fourche correspond à présent à la hauteur de l'échelle de l'outil. Vérifiez le réglage de l'échelle de l'outil et recommencez le processus si le réglage est incorrect. Lorsque te niveau es! correct, posez et assemblez le ressort, la rondelle d'espacement et te bouchon dans la fourche. Reposez la fourche. |
3. Tableau de niveau d'huile de fourche |
|
|
|
|
|
